Strojevi za injekcijsko prešanje: vrste, komponente, proces i vodič za odabir

Strojevi za injekcijsko prešanje : Odabir, proces, alati i rješavanje problema

Injekcijsko prešanje je radni konj moderne proizvodnje, proizvodi sve od čepova boca i potrošačkih proizvoda do kućišta medicinskih uređaja. Ako ocjenjujete proizvodi strojeva za injekcijsko prešanje ili određivanje nove proizvodne linije, razumijevanje stroja, alata, materijala i procesnih varijabli može vam pomoći da izbjegnete skupe pogreške i brže postignete konzistentne dijelove.

Što je stroj za injekcijsko prešanje?

An stroj za injekcijsko prešanje je proizvodni sustav koji topi plastiku, ubrizgava je u šupljinu kalupa, pakira pod pritiskom, hladi i izbacuje gotov dio. Pravo oprema za injekcijsko prešanje može poboljšati kvalitetu dijelova, smanjiti otpad i povećati učinkovitost proizvodnje, posebno za velike količine proizvoda.

Tipična proizvodna ćelija za injekcijsko prešanje uključuje:

• Stroj za oblikovanje: Jedinica stezaljke i jedinica za ubrizgavanje
• kalup: Proizvodni alat koji čini dio
• Rukovanje materijalom: Sušilica, utovarivač, mješalica i srodna oprema
• Hlađenje: Oprema za kontrolu temperature hladnjaka, termolatora i kalupa
• Automatizacija: Robot, transportna traka, vizualna inspekcija i sustavi za rukovanje dijelovima

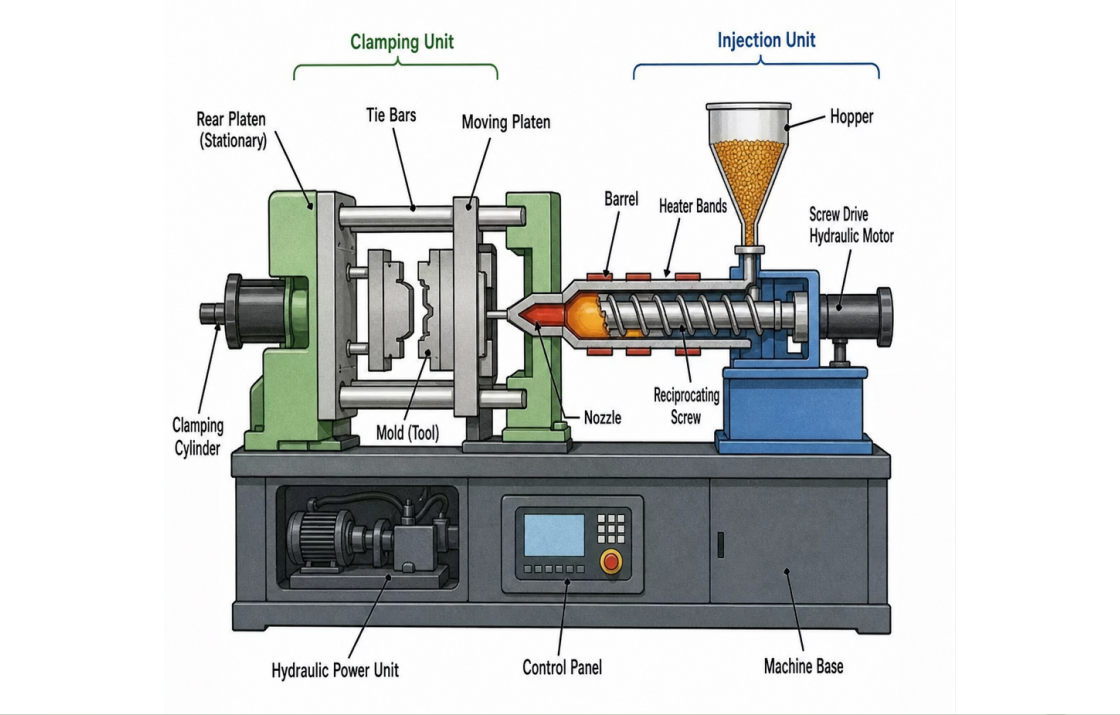

Dijelovi i funkcije stroja za injekcijsko prešanje

Razumijevanje stroj za injekcijsko prešanje parts and functions važan je za rješavanje problema, održavanje, odabir opreme i optimizaciju procesa.

Lijevak i grlo za hranjenje

The lijevak pohranjuje i unosi smolu u stroj. Dovodni otvor prenosi materijal u cijev i njime se mora pravilno upravljati kako bi se spriječilo premošćivanje ili nedosljedno dopremanje. Higroskopni materijali obično zahtijevaju a sušilica materijala prije obrade.

Trake za bačvu i grijač

The bure sadrži vijak i osigurava okruženje u kojem se polimer topi. Trake za grijanje održavati potrebni profil temperature u cijeloj cijevi.

Vijak i kontrolni prsten

The vijak plastificira, miješa i dozira polimer. The čekovni prsten pomaže spriječiti tečenje rastaljenog materijala unatrag tijekom ubrizgavanja, podržavajući dosljednu veličinu i ponovljivost.

Mlaznica

The mlaznica prenosi rastaljenu plastiku iz cijevi u čahuru kalupa. Dizajn mlaznice i temperatura moraju odgovarati materijalu, kalupu i primjeni.

Pogon jedinice za ubrizgavanje

Jedinica za ubrizgavanje može koristiti hidraulička, servo-hidraulička ili električna pogonska tehnologija za kontrolu rotacije vijka i kretanja ubrizgavanja.

Stezna jedinica

The stezna jedinica , uključujući ploče i spone, otvara i zatvara kalup i osigurava dovoljnu silu stezanja da se odupre pritisku šupljine tijekom ubrizgavanja i pakiranja.

Sustav ejektora

The sustav ejektora uklanja oblikovani dio iz jezgre. Odgovarajuće vrijeme i sila izbacivača bitni su za sprječavanje lijepljenja, deformacije, izbjeljivanja naprezanja ili oštećenja dijelova.

Kontrole i senzori

Moderni strojevi koriste kontroleri i senzori za praćenje i regulaciju tlaka ubrizgavanja, brzine, temperature, položaja vijka, vremena ciklusa, alarma i recepata procesa.

Vrste strojeva za injekcijsko prešanje

Pri usporedbi vrste strojeva za injekcijsko prešanje , uzeti u obzir potrebnu preciznost, brzinu, potrošnju energije, materijal, geometriju dijela, obujam proizvodnje i radno okruženje.

Električni naspram hidrauličkih strojeva za injekcijsko prešanje

Električni strojevi za injekcijsko prešanje obično se biraju kada su važni visoka preciznost, ponovljivost, čistoća i energetska učinkovitost.

Prednosti električnih strojeva uključuju:

• Visoka točnost pozicioniranja
• Izvrsna ponovljivost od snimke do snimke
• Niža potrošnja energije u mnogim primjenama
• Niska radna buka
• Prikladnost za čista i kontrolirana proizvodna okruženja

Moguća ograničenja uključuju:

• Veći početni trošak opreme
• Ograničenja primjene za određene zahtjeve vrlo velike tonaže ili ekstremne uvjete rada

Hidraulički strojevi za injekcijsko prešanje naširoko se koriste za velike dijelove i zahtjevne industrijske primjene.

Prednosti uključuju:

• Širok raspon dostupnih sila stezanja
• Snažne performanse za teške primjene
• Sposobnost fleksibilnog procesa
• Uhodana tehnologija s velikim servisnim iskustvom

Moguća razmatranja uključuju:

• Veća potrošnja energije u usporedbi s mnogim modernim električnim sustavima
• Održavanje hidrauličkog ulja
• Veća pozornost posvećena čistoći i kontroli curenja

Hibridni i servo strojevi za injekcijsko prešanje

Mnogi moderni strojevi koriste hibridni ili servohidraulički sustavi . Prednosti brizganja sa servo pogonom mogu uključivati:

• Smanjena potrošnja energije u usporedbi s konvencionalnim hidrauličkim sustavima
• Brža i preciznija kontrola pokreta
• Niže stvaranje topline
• Poboljšana stabilnost procesa
• Bolja kontrola zahtjevnih aplikacija kalupljenja

Specijalni strojevi za injekcijsko prešanje

Ovisno o primjena brizganja plastike , može biti potrebna specijalizirana oprema, uključujući:

• Brzi strojevi za pakiranje
• Višekomponentni i 2K strojevi za kalupljenje
• Strojevi za umetanje kalupa
• LSR strojevi za injekcijsko prešanje
• Strojevi za mikro kalupljenje

Specifikacije stroja za brizganje plastike

Uvjeti stroj za brizganje plastike i stroj za brizganje plastike često se koriste kao sinonimi. Međutim, pri usporedbi opreme, specifikacija za kupnju treba biti precizna.

Važni parametri uključuju:

• Sila stezanja: kN ili tona
• Veličina udarca: grama ili unce
• Promjer vijka: mm
• L/D omjer vijaka
• Tlak ubrizgavanja
• Brzina ubrizgavanja
• Stopa plastificiranja i oporavka
• Dimenzije ploče
• Razmak spona
• Minimalna i maksimalna debljina kalupa
• Maksimalna dnevna svjetlost
• Hod i sila izbacivača

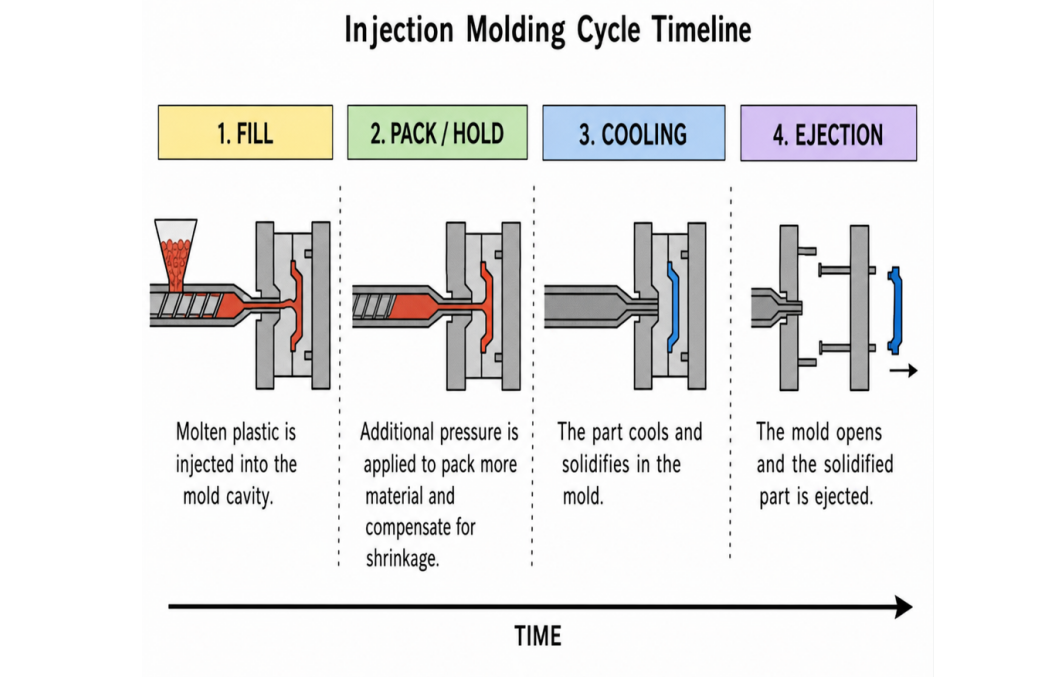

Proces injekcijskog prešanja korak po korak

Razumijevanje the postupak injekcijskog prešanja korak po korak olakšava prepoznavanje varijabli koje utječu na kvalitetu i vrijeme ciklusa.

1. Priprema materijala

Osušite smolu kada je potrebno i održavajte razinu vlage koju je odredio proizvođač. Pogrešna priprema materijala može uzrokovati pomicanje, lomljivost, nestabilnost dimenzija i druge nedostatke.

2. Plastificiranje

Vijak se okreće i topi polimer. Povratni pritisak može se prilagoditi za poboljšanje miješanja i konzistencije taline.

3. Zatvaranje kalupa i stvaranje stezaljke

Kalup se zatvara i stezaljka stvara dovoljnu silu prije početka ubrizgavanja.

4. Punjenje

Rastaljeni polimer se ubrizgava u šupljinu. Brzina ubrizgavanja, tlak, temperatura taline, temperatura kalupa i ponašanje protoka sve utječe na učinak punjenja.

5. Pakiranje i držanje

Pritisak pakiranja i držanja kompenzira skupljanje materijala dok vrata ostaju otvorena. Cilj je postići traženu težinu i dimenzije dijela bez pretjeranog naprezanja.

6. Hlađenje

Hlađenje je često jedan od najvećih doprinosa ukupnom vremenu ciklusa. Debljina stijenke, temperatura kalupa, dizajn rashladnog kanala i protok rashladnog sredstva snažno utjecati na performanse hlađenja.

7. Otvor kalupa

Kalup se otvara nakon dovoljnog hlađenja. Kontrolirano kretanje kalupa pomaže u sprječavanju povlačenja dijelova, deformacije ili lijepljenja uzrokovanog vakuumom.

8. Izbacivanje i rukovanje dijelovima

Igle za izbacivanje, zrak, roboti ili drugi sustavi uklanjaju oblikovani dio. Automatizirano rukovanje može poboljšati konzistenciju i smanjiti vrijeme otvorenog kalupa.

9. Ponavljanje ciklusa

Stroj se vraća na početak ciklusa. Cilj je a stabilan i ponovljiv prozor procesa , umjesto jednostavnog postizanja najkraćeg mogućeg ciklusa.

Primjeri brizganih plastičnih dijelova

Različite geometrije dijelova postavljaju različite zahtjeve za stroj i kalup.

Kontejneri s tankim stijenkama

Pakiranje tankih stijenki zahtijeva velika brzina ubrizgavanja, stabilna temperatura taline, učinkovito odzračivanje i kratko vrijeme ciklusa .

Kućišta zupčanika

Kućišta zupčanika zahtijevaju snažnu kontrolu dimenzija, dosljedno pakiranje i uravnoteženo hlađenje kako bi se smanjilo savijanje.

Priključci

Priključci often require uske dimenzijske tolerancije, dosljedna veličina sačme, učinkovita ventilacija i pouzdano poravnanje kalupa .

Medicinske komponente

Možda će biti potrebne medicinske komponente validacija procesa, sljedivost materijala, kontrolirana proizvodna okruženja i detaljni podaci o procesu .

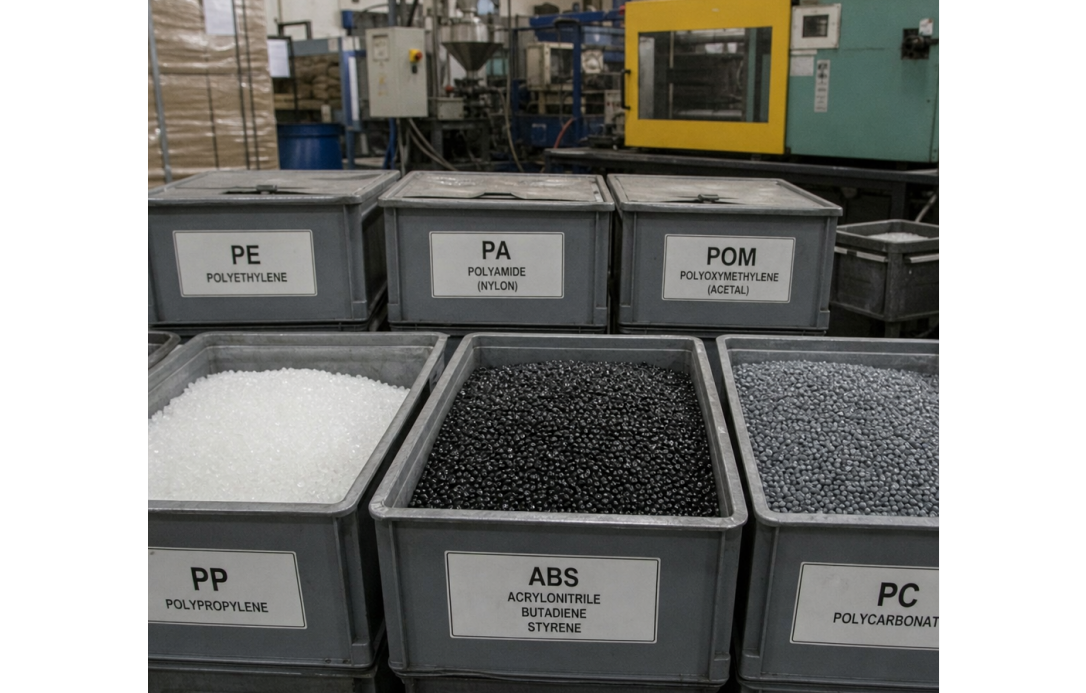

Najbolji materijali za injekcijsko prešanje

Odabirom najbolji materijali za injekcijsko prešanje ovisi o mehaničkoj čvrstoći, kemijskoj otpornosti, temperaturnim zahtjevima, izgledu, dimenzijskoj stabilnosti, cijeni i regulatornim zahtjevima.

PP i PE

polipropilen (PP) i polietilen (PE) su ekonomični materijali s dobrom kemijskom otpornošću. PP se također široko koristi za aplikacije koje zahtijevaju žive šarke.

ABS

ABS nudi korisnu kombinaciju čvrstoće, izgleda i obradivosti, što ga čini uobičajenim u kućištima potrošača i industrijskim komponentama.

PC

Polikarbonat (PC) pruža visoku otpornost na udarce i može ponuditi izvrsnu jasnoću, iako općenito zahtijeva zahtjevnije uvjete obrade od uobičajenih smola.

PA / najlon

Poliamid (PA ili najlon) pruža čvrstoću i otpornost na habanje. Kontrola vlage i pravilno sušenje su posebno važni.

POM / Acetal

POM (acetal) nudi nisko trenje, dobru stabilnost dimenzija i otpornost na habanje, što ga čini prikladnim za zupčanike i precizne mehaničke komponente.

PEEK i PEI

PEEK i PEI su visokoučinkoviti inženjerski polimeri koji se koriste u zahtjevnim temperaturnim, kemijskim i mehaničkim okruženjima. Oni zahtijevaju odgovarajuće dizajniran alat i mogućnosti obrade na visokim temperaturama.

Savjet: Odabir materijala uvijek treba procijeniti zajedno s dizajnom vrata, ventilacijom, hlađenjem, temperaturom kalupa i mogućnostima tlaka i temperature stroja.

Vodič za dizajn kalupa s više šupljina

A vodič za dizajn kalupa s više šupljina treba se usredotočiti na povećanje proizvodnje bez uvođenja pretjerane osjetljivosti procesa ili rizika održavanja.

Ključna razmatranja uključuju:

• Ravnoteža trkača: Održavajte dosljedan protok do svake šupljine
• Dizajn vrata: Kontrolirajte smicanje, ponašanje punjenja i smrzavanje vrata
• Ventilacija: Omogućite učinkovitu evakuaciju plina za svaku šupljinu
• Hlađenje: Održavajte konstantnu temperaturu u svim šupljinama
• Integritet linije razdvajanja: Spriječite bljesak i održavajte poravnanje kalupa
• Pristup održavanju: Neka alati s visokom kavitacijom budu praktični za servisiranje

Kod skaliranja od jednog ili dva kaviteta do 8, 16, 32 ili 64 šupljine , provjerite ima li stroj za injekcijsko prešanje dovoljno:

• Kapacitet šuta s odgovarajućim jastukom
• Brzina ubrizgavanja za istovremeno punjenje šupljina
• Kapacitet plastificiranja
• Sila stezanja
• Prostor za montažu kalupa

Kako odabrati stroj za injekcijsko prešanje

Prilikom utvrđivanja kako odabrati stroj za injekcijsko prešanje , počnite s dio, materijal i kalup , umjesto odabira stroja samo na temelju kataloške tonaže.

Zahtjevi za proizvodnju

Definirajte:

• Godišnji obujam proizvodnje
• Potrebno vrijeme ciklusa
• Broj šupljina
• Očekivano vrijeme rada
• Ciljana stopa otpada
• Potrebna razina automatizacije

Materijalni zahtjevi

Ocijeni:

• Viskoznost smole
• Temperatura taljenja
• Temperatura kalupa
• Zahtjevi za sušenje
• Sadržaj ojačanja ili punila
• Korozivna ili abrazivna svojstva

Sila stezanja

Procijenite potrebne sila stezanja na temelju projektirane površine dijela, tlaka u šupljini, materijala i uvjeta procesa. Izbjegavajte nedovoljnu tonažu i nepotrebno predimenzioniranje.

Veličina udarca

Odaberite stroj koji može proizvesti traženi hitac uz održavanje razumnog radnog raspona. Izbjegavajte dosljedan rad na krajnjim granicama jedinice za ubrizgavanje.

Brzina i tlak ubrizgavanja

Ubrizgavanje velikom brzinom može biti kritično za dijelovi tankih stijenki, velike duljine protoka i zahtjevni uzorci punjenja . Provjerite može li stroj postići potrebnu brzinu ubrizgavanja bez dostizanja ograničenja tlaka ili brzine.

Dimenzije kalupa

Provjerite:

• Dimenzije ploče
• Razmak spona
• Raspon debljine kalupa
• Maksimalna dnevna svjetlost
• Specifikacije ejektora
• Kapacitet težine kalupa

Praćenje procesa

Za zahtjevne primjene, razmotrite praćenje tlaka u šupljini, praćenje temperature, bilježenje podataka, ograničenja alarma i upravljanje receptima .

Kompatibilnost s automatizacijom

Ako se planira automatizacija, provjerite kompatibilnost sa:

• Sučelja robota
• Alat za kraj ruke
• Transportne trake
• Pregled vida
• Odvajanje dijelova
• Sigurnosni sustavi

Kupnja rabljenog stroja za injekcijsko prešanje

Ako ste u potrazi za stroj za injekcijsko prešanje for sale , procijenite stanje stroja umjesto da se fokusirate samo na njegovu nabavnu cijenu.

zahtjev:

• Radni sati
• Evidencija o održavanju
• Mjerenja istrošenosti puža i cijevi
• Stanje hidrauličkog ulja , gdje je primjenjivo
• Verzija kontrolera
• Stanje električnog sustava
• Dostupnost rezervnih dijelova
• Servisna povijest
• Dokaz ponovljivosti procesa

Kad god je moguće, pokrenite stroj s reprezentativnim kalupom ili svojim stvarnim proizvodnim kalupom prije kupnje.

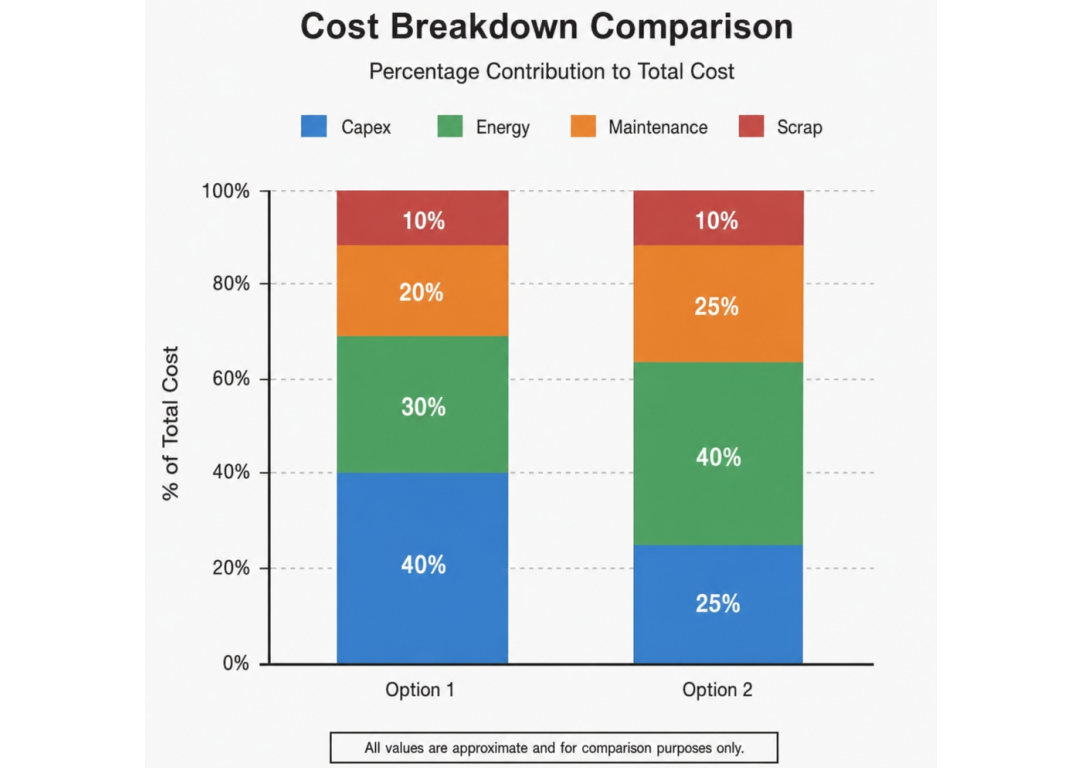

Usporedba troškova stroja za injekcijsko prešanje

An stroj za injekcijsko prešanje cost comparison treba uzeti u obzir ukupne troškove vlasništva, a ne samo početnu kupovnu cijenu.

Glavni pokretači troškova uključuju:

• Arhitektura stroja: električna, hidraulička ili hibridna
• Sila stezanja
• Kapacitet šuta
• Mogućnost automatizacije
• Sigurnosni sustavi
• Funkcije regulatora
• Praćenje procesa
• Precizni paketi
• Pokrivenost lokalnim uslugama
• Jamstvo
• Dostupnost rezervnih dijelova

Također uzmite u obzir tekuće troškove kao što su:

• Potrošnja energije
• Zahtjevi za hlađenje
• Preventivno održavanje
• Rezervni dijelovi
• Trening
• Puštanje u rad
• Zastoj
• otpad
• Učinkovitost proizvodnje

Stroj s višom nabavnom cijenom može imati drugačiji ukupni ekonomski profil nakon što se uključe potrošnja energije, održavanje, produktivnost i zastoji.

Defekti i rješenja za injekcijsko prešanje

Većina nedostataka kalupljenja može se povezati s problemima koji uključuju punjenje, pakiranje, hlađenje, stanje materijala, ventilacija ili dizajn kalupa .

Bljesak

Mogući uzroci uključuju pretjerani pritisak u šupljinu, nedovoljnu silu stezanja, oštećenje linije razdvajanja, neusklađenost kalupa ili prekomjerno trošenje.

Provjerite:

• Tlak ubrizgavanja
• Brzina ubrizgavanja
• Sila stezanja
• Stanje linije razdvajanja
• Poravnavanje kalupa
• Trošenje plijesni

Oznake sudopera

Mogući uzroci uključuju nedovoljno pakiranje, prerano smrzavanje vrata, pretjeranu lokalnu debljinu stijenke ili neadekvatno hlađenje.

Moguće prilagodbe uključuju:

• Optimiziranje pritiska pakiranja i držanja
• Povećanje efektivnog vremena pakiranja
• Poboljšanje dizajna vrata
• Poboljšanje hlađenja
• Smanjenje prekomjerne debljine rebra ili stijenke

Iskrivljenost

Iskrivljenost is often related to neravnomjerno hlađenje, različito skupljanje, prekomjerna molekularna orijentacija ili neuravnoteženo pakiranje .

Provjerite simetriju temperature kalupa, učinak hlađenja, uvjete pakiranja i orijentaciju protoka.

Oznake opeklina

Oznake opeklina mogu ukazivati zarobljeni plin i neodgovarajuće odzračivanje , posebno pri kraju punjenja.

Provjerite:

• Otvori za kalupe
• Čistoća ventilacije
• Brzina ubrizgavanja near the end of fill
• Mjesta plinskih zamki
• Materijalno stanje

Splay i Silver Streaks

Razvlačenje može biti posljedica vlaga, pretjerano smicanje, onečišćenje ili loša ventilacija .

Provjerite sušenje smole, rukovanje materijalom, stanje vijaka i parametre obrade.

Linije za zavarivanje

Linije zavara nastaju kada se susretnu odvojene fronte taline.

Moguća poboljšanja procesa uključuju:

• Podešavanje temperature taline
• Podešavanje temperature kalupa
• Optimiziranje brzine ubrizgavanja
• Poboljšanje ventilacije
• Pregled lokacije vrata

Rješavanje problema s kratkim kalupljenjem

Za short shot molding , sustavno provjeravajte sljedeća područja.

1. Materijal i sušenje

Provjerite vrstu smole, razinu vlage, omjer ponovnog mljevenja, protok materijala i stanje sustava punjenja.

2. Temperatura taljenja

Provjerite je li temperatura taline preniska i provjerite temperature u bačvastoj zoni, termoparove, učinak grijača i ponašanje plastificiranja.

3. Brzina i tlak ubrizgavanja

Utvrdite postiže li stroj svoje maksimalni tlak ubrizgavanja ili ograničenje brzine prije nego što se šupljina ispuni.

4. Odzračivanje i zamke za plin

Blokirani ili neadekvatni otvori mogu spriječiti potpuno punjenje. Očistite postojeće otvore za ventilaciju i pregledajte mjesta plinskih zamki.

5. Ograničenja vrata i trkača

Provjerite ima li ograničenja ili netočnih dimenzija na vratima, vodilici, kanalu i području hladnog puža.

6. Veličina jastuka i udarca

Provjerite veličinu udarca, stabilnost jastuka i performanse kontrolnog prstena. Nekonzistentan jastuk može ukazivati ​​na problem jedinice za ubrizgavanje ili vijka/kontrolnog prstena.

Kako smanjiti vrijeme ciklusa injekcijskog prešanja

Za smanjiti vrijeme ciklusa injekcijskog prešanja , usredotočite se posebno na hlađenje i rukovanje dijelovima uz održavanje kvalitete dijelova.

Optimizirajte hlađenje kalupa

Poboljšajte raspored rashladnih kanala, protok rashladnog sredstva, turbulenciju i blizinu oblikovanog dijela.

Optimize Pack and Hold

Skratite paket i držite tek nakon potvrde vrijeme zamrzavanja vrata i stabilnost djelomične težine . Preagresivno smanjenje vremena držanja može povećati tragove sudopera, skupljanje i varijaciju dimenzija.

Poboljšajte ventilaciju

Učinkovito odzračivanje može omogućiti brže punjenje uz smanjenje tragova opeklina i nedostataka zarobljenog plina.

Poboljšajte automatizaciju

Roboti i automatizirano rukovanje dijelovima mogu osigurati dosljedno uklanjanje i smanjiti kašnjenja pri otvaranju i zatvaranju kalupa.

Optimizirajte izbacivanje

Odgovarajuće vrijeme izbacivanja, hod i otpuštanje dijela mogu spriječiti zapinjanje i nepotrebne odgode ciklusa.

Važno: Kraći ciklus je poboljšanje samo ako je kvaliteta stabilna. Monitor OEE, stopa otpada, težina dijela, varijacija dimenzija i vrijeme zastoja , a ne samo vrijeme ciklusa.

Standardi medicinske kvalitete za injekcijsko prešanje

Za regulated medical components, medicinski standardi za injekcijsko prešanje uključuju puno više od proizvodnje vizualno prihvatljivih dijelova.

Planiranje proizvodnje može uključivati:

• Validacija procesa IQ/OQ/PQ
• Sljedivost materijala
• Kontrola parcele
• Kontrolirano rukovanje materijalom
• Kompatibilnost čistih soba gdje je to potrebno
• Kalibrirana mjerna oprema
• Upravljanje promjenama
• Praćenje procesa
• Upravljanje alarmom
• Zadržavanje proizvodnih podataka

Za these applications, machine selection should emphasize ponovljivost, kontrola procesa, sljedivost i prikupljanje podataka , a ne jednostavno stegnuti tonažu.

Final Takeaway

Uspješno injekcijsko prešanje ovisi o poravnanju stroj, kalup, materijal i proces .

Pravo stroj za brizganje plastike treba osigurati dovoljnu silu stezanja, kapacitet ubrizgavanja, kompatibilnost kalupa, kontrolu procesa i ponovljivost za namjeravanu primjenu. U isto vrijeme, kalup mora omogućiti učinkovito punjenje, odzračivanje, hlađenje i izbacivanje.

Koristite ciklus injekcijskog prešanja— napuniti, pakirati, ohladiti i izbaciti — kao okvir za optimizaciju. Kada se pojave nedostaci, tretirajte ih kao procesne signale koji mogu ukazivati na probleme s vlaga, tlak, temperatura, protok zraka, ponašanje materijala ili ravnoteža hlađenja .

S discipliniranim odabirom strojeva, dobro dizajniranim alatima, kontroliranim materijalima i sustavnim praćenjem procesa, proizvođači mogu poboljšati ponovljivost, smanjenje škarta, skraćivanje vremena ciklusa i povećanje proizvodnje s većom pouzdanošću .
