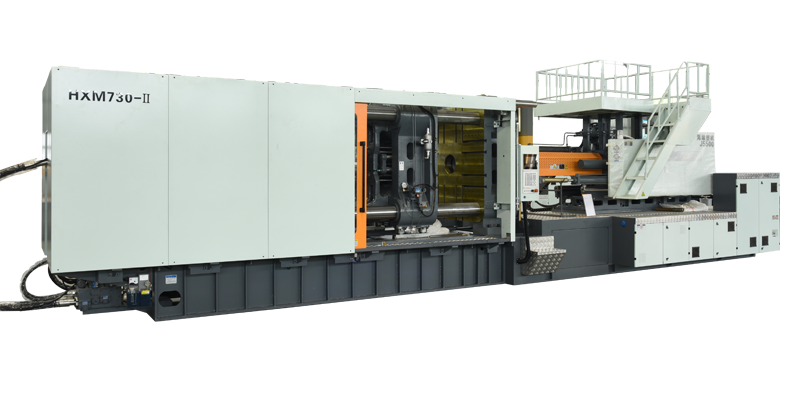

Koje su strukturne karakteristike šablona motora za injekcijsko prešanje?

Predložak je obično fiksni i mobilni predložak. Fiksni šablon podijeljen je na prednji šablon (ili čeonu ploču) i stražnji šablon (stražnu ploču). Funkcija predloška je formiranje krutog okvira s 4 stupa za jezgru kako bi se formirao prostor za kalup. Prilikom zaključavanja kalupa, predložak mora izdržati naprezanje savijanja i deformaciju kompresije. Stoga šablona treba imati sljedeće karakteristike: 1) Šablona je izrađena od lijevanog čelika ili kuglično mljevenog lijevanog željeza dobre žilavosti i krutosti kako bi se osigurala dovoljna žilavost, krutost i otpornost na trošenje. 2) Dizajn vanjske strukture i veličine predloška je oblikovati fiksni predložak u ravnu radnu površinu s potpornom strukturom rebra u poprečnom presjeku kako bi se prevladalo naprezanje savijanja koje se mora podnijeti tijekom rada. Radna ravnina šablone treba biti žarena, a hrapavost površine mehaničke obrade šablone ne smije biti veća od 1,25 μm. Prilikom strojne obrade treba ga dvaput podijeliti na grubu obradu i završnu obradu kako bi se smanjila deformacija nakon strojne obrade i osigurali zahtjevi točnosti međusobnog položaja svakog dijela. 3) Sastavljanje predloška i stupca ovratnika je klizno pristajanje. Usvojen je sustav podudaranja H7/f7, a točnost sinkronizacije je relativno visoka. Stoga se 4 montažne rupe i radne ravnine na predlošku moraju obraditi i oblikovati jednim stezanjem na stroju za bušenje kako bi se osigurala točnost sinkronizacije. Zahtjevi simetrične točnosti središnjih linija 4 rupe potrebni su kako bi se osigurali zahtjevi neparalelne točnosti radne površine šablone i pokretne šablone (stezna površina gornjeg kalupa). 4) Klizna struktura stopala je usvojena između pomičnog predloška i klizne staze. Između klizne stope i gusjenice stvara se efekt uljnog kalupa pomoću ulja za podmazivanje kako bi se stvorio uljni film i formiralo dobro klizno pristajanje. Uređaj za podešavanje pomične šablone i klizne noge mogu izvršiti pravodobna podešavanja. Neki modeli također dodaju čelične remene tračnica kako bi se spriječilo prekomjerno trošenje između polica. Uobičajene klizne noge imaju sljedeća 4 oblika. pojedinosti kako slijedi: ①Uređaj za podešavanje nalazi se na dnu pomične šablone, a razmak između klizača tračnice i klizne stope podešava se pomoću gornjeg vijka za podešavanje; ②Uređaj za podešavanje također se nalazi na dnu pomične šablone, a razmak između klizne ploče i klizne noge staze se podešava pomoću gornjih i donjih vijaka za podešavanje; ③Uređaj za podešavanje nalazi se sa strane pomične šablone, a razmak između klizne ploče i klizne noge staze podešava se podešavanjem vijka; ④Uređaj za podešavanje nalazi se ispod pomične šablone, a razmak se podešava podešavanjem nagnutog željeza klizne stopice.
